Part Number

Frequency Range (MHz)

Isolation
  Min(dB)

Ripples
  Max

(dB)

Insertion Loss
  Max(dB)

VSWR
  Max

Connector

Type

5o401002000699746SK

CH1

729 ~ 746

70dB@699-716MHz

50dB@10-699MHz & 766-7000MHz
  20dB@716-722MHz & 756-766MHz

0.6

1.5

1.3

SMA Female

CH2

699 ~ 716

70dB@729-746MHz

50dB@10-680MHz & 746-7000MHz

20dB@680-689MHz & 722-729MHz

5o401002000824894SK

CH1

869 ~ 894

70dB@824-849MHz
  50dB@10-824MHz & 914-7000MHz

20dB@849-862MHz & 904-914MHz

0.6

1.5

1.3

SMA Female

CH2

824 ~ 849

70dB@869-894MHz

50dB@10-804MHz & 894-7000MHz
  20dB@804-814MHz & 855-869MHz

5o401002000880960SK

CH1

925 ~ 960

70dB@880-915MHz

50dB@10-880MHz & 980-7000MHz
  20dB@915-920MHz & 970-980MHz

0.9

1.5

1.3

SMA Female

CH2

880 ~ 915

70dB@925-960MHz

50dB@10-860MHz & 960-7000MHz
  20dB@860-870MHz & 920-925MHz

5o40100200017101880SK

CH1

1805~1880

70dB@1710-1785MHz

50dB@10-1710MHz & 1900-7000MHz

20dB@1785-1795MHz&1890-1900MHz

0.8

1.5

1.3

SMA Female

CH2

1710~1785

70dB@1805-1880MHz

50dB@10-1690MHz & 1880-7000MHz

20dB@1690-1700MHz&1795-1805MHz

5o40100200018501990NK

CH1

1930~1990

70dB@1850-1910MHz

50dB@10-1850MHz&2020-7000MHz
  20dB@1910-1920MHz&2000-2020MHz

0.8

1.5

1.3

N Female

CH2

1850~1910

70dB@1930-1990MHz

50dB@10-1820MHz&1990-7000MHz
  20dB@1820-1840MHz&1920-1930MHz

5o40100200019202170SK

CH1

2110~2170

70dB@1920-1980MHz

50dB@10-1920MHz&2190-7000MHz
  20dB@1980-2100MHz&2180-2190MHz

0.8

1.5

1.3

SMA Female

CH2

1920~1980

70dB@2110-2170MHz

50dB@10-1800MHz&2170-7000MHz
  20dB@1800-1905MHz&1990-2110MHz

5o40100200025002690SK

CH1

2620~2690

70dB@2500-2570MHz

50dB@10-2500MHz&2710-8000MHz
  20dB@2570-2610MHz&2700-2710MHz

0.8

1.5

1.3

SMA Female

CH2

2500~2570

70dB@2620-2690MHz

50dB@10-2480MHz&2690-8000MHz

20dB@2480-2490MHz&2580-2620MHz

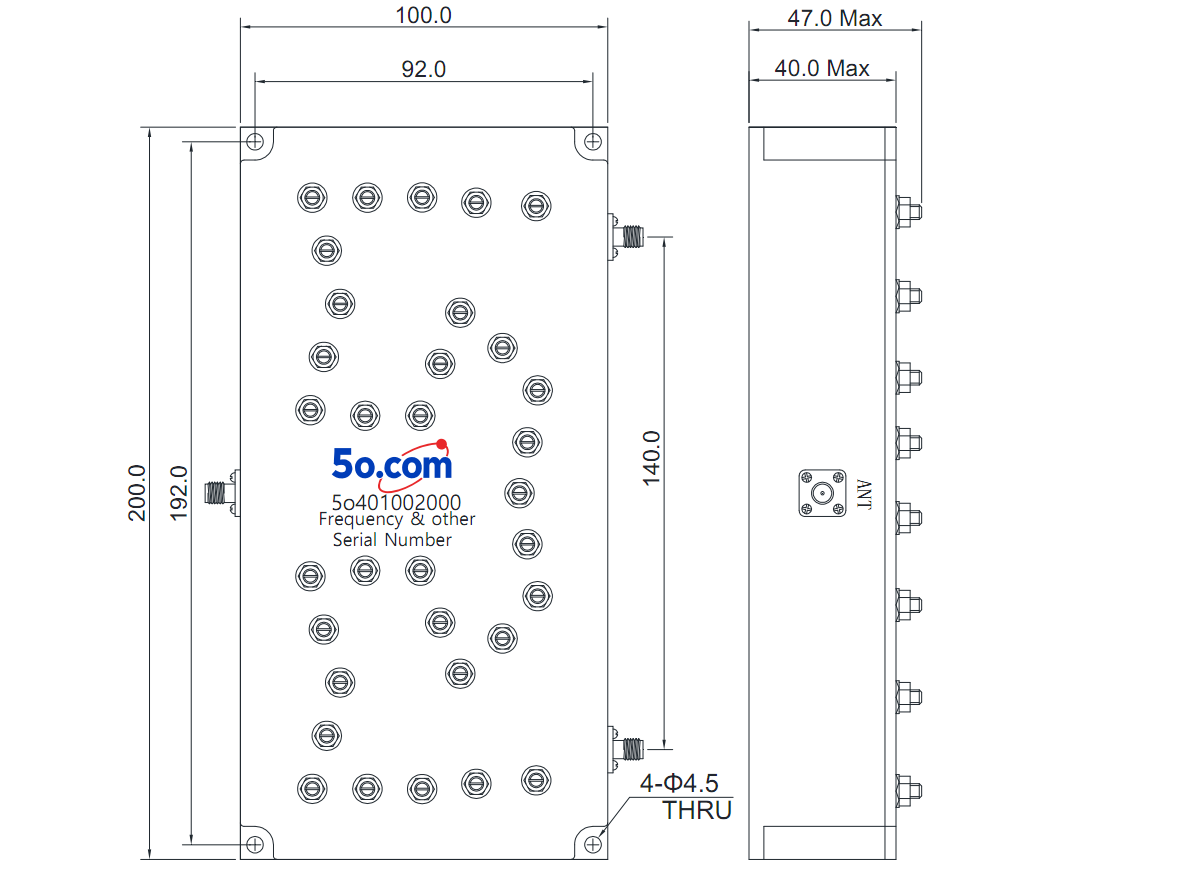

Dimension

100*200*47mm

Impedance

50Ω

Power

30W

Operating Temperature

-40 ~ +80℃

Appearance Color

Black

Storage Temperature

-55~+125℃
